从机械到智能：点火线圈技术迭代脉络与现代电子结构深度解析

一、点火线圈的诞生：电气时代对机械痛点的革新

20 世纪初，汽车发动机的机械点火方式（手摇启动 + 触点式点火）存在致命局限：不仅依赖人力启动，且机械触点易磨损、点火时机误差大（±5 毫秒），无法适配发动机转速提升需求。1911 年，查尔斯・富兰克林・凯特林研发的电气点火系统，将点火线圈作为核心组件，彻底改变了这一现状。

这套早期系统的核心是 “自耦变压器” 结构的点火线圈：初级绕组以 100-200 匝粗铜线缠绕，接收蓄电池 12V 低压电；次级绕组以 15000-20000 匝细铜线缠绕，通过电磁感应将电压升至 1.5-2 万伏，满足火花塞击穿间隙的需求。配合分电器的机械换向功能，高压电被依次分配至各缸火花塞，解决了多气缸点火的时序问题。1912 年凯迪拉克的批量采用，让点火线圈正式成为汽车标配，但分电器的机械触点在高温、潮湿环境下易氧化，导致点火能量衰减，成为当时的核心痛点。

图：无论点火线圈如何进化，其基础原理是不变的，那便是通过电磁感应将弱电的电压升高，以满足火花塞的用电需求

二、中期迭代：无分配器时代的妥协与突破

随着发动机转速提升（从早期 1000 转 / 分升至 3000 转 / 分以上），分电器的机械极限逐渐显现：触点磨损导致点火时机偏移，转子转速上限不足引发高压分配延迟。1948 年，雪铁龙在 2CV 车型上推出 “浪费火花系统”，首次省去分电器，开启无分配器时代。

该系统利用双缸工作循环互补特性：一个气缸压缩冲程点火时，另一个气缸处于排气冲程，同一点火线圈同步为两个气缸火花塞供电，排气冲程的火花虽无实际作用（即 “浪费”），却简化了结构。其点火线圈仍采用 “初级 100-300 匝 + 次级 15000-25000 匝” 的结构，但通过取消分电器，机械故障率降低 40%，适配转速提升至 4000 转 / 分。

后续四缸发动机采用 “双线圈 + 曲轴传感器” 设计，进一步拓展了应用场景，但妥协性缺陷依然存在：排气冲程浪费 50% 点火能量，导致燃油经济性下降 3%-5%；火花塞点火频率翻倍，使用寿命从 3 万公里缩短至 1.5-2 万公里，长期维护成本上升。

图：查尔斯·富兰克林·凯特林是一位美国发明家、工程师、商人，拥有186项专利。他一生中的研究、发明范畴十分广泛：小到油漆，大到导弹，都曾烙印上他的大名。他的功绩太多，这里就不多赘述了。

三、电控时代：从集成到独立的精准化革命

20 世纪 90 年代，ECU（发动机控制单元）的普及让点火线圈进入 “全电子控制” 阶段。ECU 通过曲轴、凸轮轴传感器获取实时信号，将点火时机误差缩小至 ±0.1 毫秒，远优于机械控制精度。

早期电控点火线圈采用 “集成模块 + 高压导线” 设计：多个气缸的线圈整合在一个闭磁式铁芯模块中，闭磁式结构减少漏磁，能量转换效率提升至 85% 以上，次级电压稳定在 15-30 千伏。但高压导线存在漏电隐患，一旦绝缘层破损，不仅导致动力下降 10%-15%，还可能引发电路短路。为此，车企推出 “插入缸盖式” 设计，将线圈直接安装在缸盖上方，通过内部弹簧与火花塞连接，彻底摒弃高压导线，漏电风险大幅降低。

集成式模块的维修痛点（单个线圈故障需整体更换，费用 2000-3000 元），推动了独立点火线圈的普及。现代主流的 “笔式独立点火线圈”，外形呈圆柱形，每缸对应一个独立线圈，顶部通过 2-4 针脚连接器接收 ECU 信号，底部直接套在火花塞陶瓷绝缘体上。这种设计不仅让单个线圈更换成本降至 300-500 元，还通过外露式安装提升散热效率 30%，适配发动机转速可达 6000 转 / 分以上，宝马、大众等车型的数据显示，其故障率较集成式下降 60% 以上。

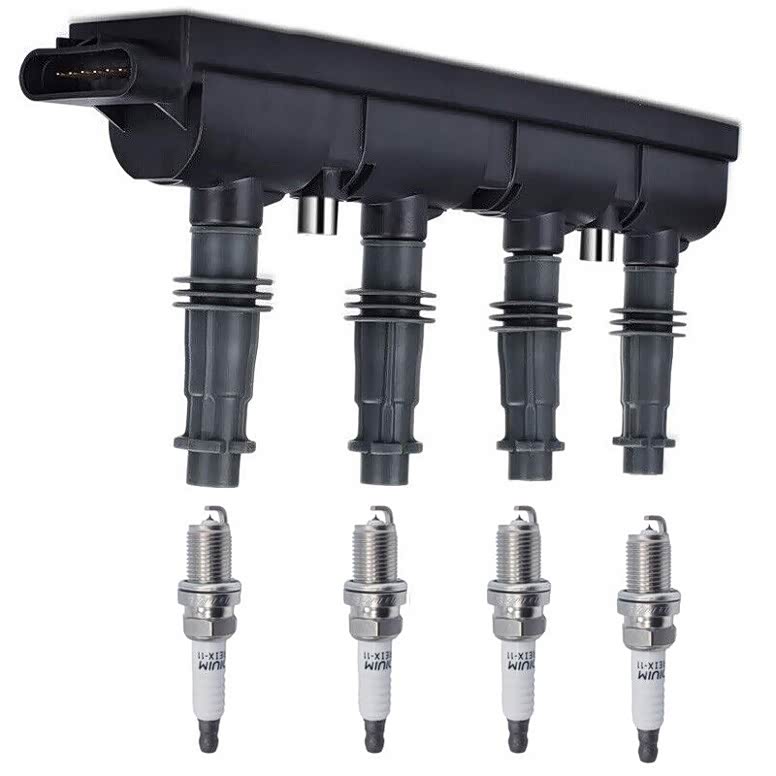

图：其实这种设计并没有改变现代点火线圈的原理，仅仅是结构上作出优化罢了。

四、现代电子点火线圈的电子结构解析

现代电子点火线圈已形成 “电源 – 控制 – 执行 – 保护” 的完整电子架构，核心结构可分为三大模块：

1. 核心电气组件

• 初级绕组：100-300 匝粗铜线（线径 0.5-0.8 毫米），一端连接 12V 电源，另一端接 ECU 内部功率晶体管，负责储存磁场能量；
• 次级绕组：15000-30000 匝细铜线（线径 0.05-0.1 毫米），缠绕在初级绕组外侧，通过电磁感应产生 20-50 千伏高压电；
• 闭磁式铁芯：采用 Ⅲ 形硅钢片叠加而成，构成闭合磁路，漏磁率低于 5%，能量转换效率达 95% 以上；
• 保护元件：次级绕组输出端集成高压二极管，限制反向电压峰值，避免电子元件击穿；内部填充耐高温绝缘材料，防止高压漏电。

2. 控制电路模块

• 驱动单元：ECU 内部的功率晶体管，负责控制初级绕组的接地回路通断，响应速度达微秒级；
• 信号接收单元：通过 2-4 针脚连接器接收曲轴位置传感器、凸轮轴传感器信号，以及 ECU 的点火触发指令；
• 反馈回路：部分高端线圈集成信号反馈功能，将工作状态（如线圈温度、高压输出稳定性）回传 ECU，实现动态参数调整。

3. 工作逻辑流程

1. 储能阶段：ECU 根据发动机工况，控制功率晶体管导通，12V 低压电流流经初级绕组，在铁芯中建立磁场，储能时间 0.5-1.5 毫秒；
2. 高压生成阶段：ECU 在点火提前角时刻切断晶体管，初级电流瞬间归零，磁场剧烈变化，次级绕组感应出 20-50 千伏高压；
3. 点火执行阶段：高压电通过内部弹簧直接传递至火花塞，击穿电极间隙（0.6-1.0 毫米）形成电火花，持续放电 0.75-2 毫秒，点燃气缸混合气；
4. 循环优化：ECU 通过反馈信号调整导通时间和点火时刻，适配怠速、高速、急加速等不同工况。

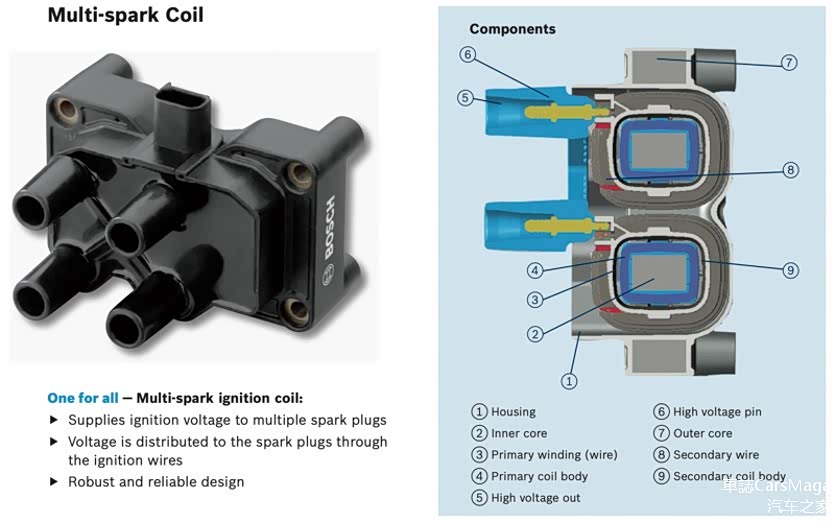

5. 图：电控系统普及后，控制发动机运行的ECU会通过电信号直接控制各气缸上的点火线圈工作，以精确控制点火时机。不过，这种电控的点火线圈系统起初也并非如今日所见的样子，当时各个气缸的点火线圈都被集成到一起，通过线路传输到不同火花塞上。

点火线圈各阶段技术参数对比表

注：参数参考行业通用标准及主流车型数据，受使用环境、驾驶习惯、燃油质量影响会有差异。
